CQB-L防爆立式磁力管道泵
CQB-L磁力管道離心泵是本單位在十多年設計制造臥式磁力泵經驗基礎上開發的一種新型管道泵，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是新一代的無泄漏管道離心泵.
CQB-L型不銹鋼管道磁力泵產品概述：
CQB-L型不銹鋼管道磁力泵,系屬新型立式磁力驅動離心泵類產品。是公司在多年設計制造臥式磁力泵經驗基礎上開發的一種新型立式磁力管道泵，它既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點，是新一代的無泄漏管道離心泵。

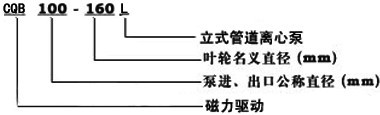

CQB-L型不銹鋼管道磁力泵型號意義：
CQB-L型不銹鋼管道磁力泵產品特點：
1、CQB-L型不銹鋼管道磁力泵進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；
2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石墨M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；
4、立式安裝，結構緊湊、占地面積�。�
5、振動小，噪音低，運行特別平穩；
6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75Kw。

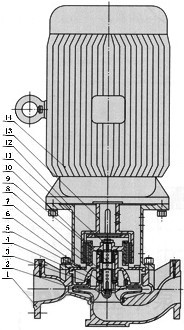

CQB-L磁力管道離心泵結構圖：
|
1
|
泵殼
|
2
|
葉輪
|
|
5
|
隔離套
|
6
|
止推環
|
|
|
3
|
密封環
|
4
|
軸承體
|
|
|
7
|
軸承
|
8
|
軸套
|
|
|
11
|
螺母
|
12
|
聯接架
|
|
|
9
|
軸
|
10
|
內磁鋼總成
|
|
|
13
|
外磁鋼總成
|
14
|
電機
|
CQB-L磁力管道離心泵性能參數
|
參數型號
|
流量
Q m3/h |
揚程
H m |
汽蝕余量NPSH m
|
轉速
n r/min |
軸功率
Pa Kw |
效率
η % |
配帶電機功率
Kw |
||||||||||||||||||||
|
介質密度g/cm3
|
|||||||||||||||||||||||||||
|
＜1
|
＜1.3
|
＜1.84
|
|||||||||||||||||||||||||
|
CQB32-125L
|
1.9
3.2 3.8 |
22 |
|
2900
|
0.49
0.58 0.62 |
23
30 31 |
|
|
|
||||||||||||||||||
|
CQB32-160L
|
1.9
3.2 3.8 |
34
32 29 |
|
2900
|
0.84
0.99 1.03 |
21
28 29 |
|
|
|
||||||||||||||||||
|
CQB40-105L
|
3.8
6.3 7.5 |
13
12.5 11 |
|
2900
|
0.42
0.55 0.56 |
32
39 40 |
|
|
|
||||||||||||||||||
|
CQB40-125L
|
3.8
6.3 7.5 |
22 20 18.5
|
|
2900
|
0.81 0.98 1.05
|
28
35 36 |
|
|
|
||||||||||||||||||
|
CQB40-160L
|
3.8
6.3 7.5 |
34 32 29
|
|
2900
|
1.41
1.72 1.79 |
25
32 33 |
|
|
|
||||||||||||||||||
|
CQB40-200L
|
3.8
6.3 7.5 |
52.5
50 48 |
|
2900
|
3.02
3.43 3.77 |
18
25 26 |
|
|
|
||||||||||||||||||
|
CQB50-85L
|
7.5
12.5 15 |
9
8 7.5 |
3.5
3.5 4.0 |
2900
|
0.46
0.56 0.61 |
40
49 50 |
|
|
|
||||||||||||||||||
|
CQB50-105L
|
7.5
12.5 15 |
13
12.5 11 |
3.5
3.5 4.0 |
2900
|
0.76
0.91 0.94 |
35
47 48 |
|
|
|
||||||||||||||||||
|
CQB50-125L
|
7.5
12.5 15 |
22
20 18.5 |
3.5
3.5 4.0 |
2900
|
1.49
1.62 1.63 |
30
42 43 |
|
|
|
||||||||||||||||||
|
CQB50-160L
|
7.5
12.5 15 |
34
32 29 |
3.5
3.5 4.0 |
2900
|
2.48
2.79 2.96 |
28
39 40 |
|
|
|
||||||||||||||||||
|
CQB50-200L
|
7.5
12.5 15 |
52.5
50 48 |
3.5
3.5 4.0 |
2900
|
5.10
5.49 6.13 |
21 31 32
|
|
|
|
||||||||||||||||||
|
CQB50-250L
|
7.5
12.5 15 |
82 80 78.5
|
3.5 3.5 4.0
|
2900
|
9.57
10.89 13.32 |
17.5
25 26 |
|
|
|
||||||||||||||||||
|
CQB65-125L
|
15
25 30 |
22 20 18.5
|
3.5
3.5 4.0 |
2900
|
2.25
2.67 2.91 |
40
51 52 |
|
|
|
||||||||||||||||||
|
CQB65-160L
|
15
25 30 |
34 32 29.5
|
3.5
3.5 4.0 |
2900
|
4.34 5.07 5.48
|
32
43 44 |
|
|
|
||||||||||||||||||
|
CQB65-200L
|
15
25 30 |
53
50 47 |
3.5
3.5 4.0 |
2900
|
8.66
9.20 10.1 |
25
37 38 |
|
|
|
||||||||||||||||||
|
CQB65-250L
|
15
20 30 |
82
80 78.5 |
3.5
3.5 4.0 |
2900
|
13.4
14.72 16.88 |
25
37 38 |
|
|
|
||||||||||||||||||
|
CQB80-125L
|
30
50 60 |
22.5
20 18 |
4.0
4.0 4.5 |
2900
|
4.48
5.24 5.55 |
41
52 53 |
|
|
|
||||||||||||||||||
|
CQB80-160L
|
30
50 60 |
34
32 29 |
4.0
4.0 4.5 |
2900
|
7.72
9.08 9.67 |
36
48 49 |
|
|
|
||||||||||||||||||
|
CQB80-200L
|
30
50 60 |
53
50 47 |
4.0
4.0 4.5 |
2900
|
12.03
14.80 16.34 |
36
46 47 |
|
|
|
||||||||||||||||||
|
CQB80-250L
|
30
50 60 |
84
80 75 |
4.0
4.0 4.5 |
2900
|
19.06
23.68 26.07 |
36
46 47 |
|
|
|
||||||||||||||||||
|
CQB100-125L
|
60
100 120 |
23
20 16.5 |
4.0
4.0 4.5 |
2900
|
8.35
9.73 9.46 |
36
56 57 |
|
|
|
||||||||||||||||||
|
CQB100-160L
|
60
100 120 |
35
32 28 |
4.0
4.0 4.5 |
2900
|
12.43
15.85 16.34 |
46 55 56
|
|
|
|
||||||||||||||||||
|
CQB100-200L
|
60
100 120 |
54
50 47 |
4.0
4.0 4.5 |
2900
|
21.01
25.69 28.44 |
42 53 56
|
|
|
|
||||||||||||||||||
|
CQB100-250L
|
60
100 120 |
86
80 74.5 |
4.0
4.0
4.5
|
2900
|
37.98
45.39 49.69 |
37 48 49
|
|
|
|
||||||||||||||||||
