恒壓切線消防泵是九十年代中期研制成功的新型消防專用水泵。它采用特殊的水力設計和泵體結構設計，具有流量揚程和分檔比普通離心清水泵更適宜建筑消防給水系統選用，流量～壓力(Q～P)特殊曲線平坦無駝峰，對因轉動產生磨擦部位的所有零部件采用耐磨、耐腐蝕、抗嚙合的材料制造而具有高可靠性、泵體承載能力高、抗超載能力強、啟動靈敏等特點，因而更能滿足建筑消防給水系統使用工況。
     恒壓切線消防泵屬于高速泵。高速泵由美國SundYnl公司首先研制成功，主要用于火箭發動機，是一種高揚程和小流量泵。其過流部件和結構形狀與一般離心泵不同，是基于新的理論研制成功的一種新型泵。目前泵的轉速可達30000r/min，揚程2000m以上。
     高速泵的過流部件由吸入管、葉輪、外周環形空間和排出擴散管組成。高速泵的葉片出口角β2=90°(一般離心泵β2=20～30°)，其理論流量～壓力(Q～P)特性曲線為一直線。高速泵的葉輪沒有前后蓋板，是開式的，葉片為放射直葉片，這種放射直葉片葉輪在環形空間內旋轉，可以近似認為流體的旋轉速度和葉輪的旋轉速度相等。當高速泵的排出擴散管噴嘴出流速等于流體在葉輪中的旋轉速度時，泵的流量維持不變，而揚程急劇下降到零。高速泵的這種特性稱為流量切斷特性，這一點則稱為流量切斷點。高速泵的高效率點在流量切斷點左側附近，應注意在運行中好不要超過高效率點使用。

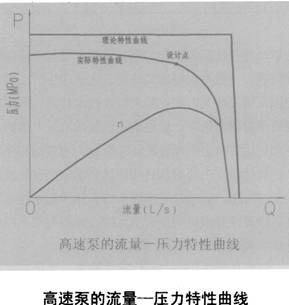

     下圖所示為高速泵的典型代表流量～壓力(Q～P)特性曲線：

     大家知道，消防水泵是建筑消防給水系統的心臟。消防水泵選用和安裝是否得當，直接關系到建筑消防給水系統能否正常發揮作用。
     基于高速泵的上述特點，恒壓切線消防泵的流量～壓力(Q～P)特性曲線十分平坦，隨著流量Q從零逐漸增加，水泵揚程H基本保持不變，有利于保證消防給水系統的壓力穩定，有效防止系統超壓。但同時也應注意，當水泵出水流量達到并超過額定流量時，電機軸功率快速增大，并在增大至一定值時因電機嚴重過載而燒壞，或因電氣控制線路保護而停車，使水泵流量和揚程同時跌至零，系統無法使用。《全國民用建筑工程設計技術措施·給水排水》(2003年版)204頁7．4．3條第6款要求消防水泵“零流量時的壓力不應超過系統設計工作壓力的140％，流量為水泵額定流量的l50％時，壓力不應低于水泵額定壓力的65％”。根據我們及兄弟院同行的設計經驗，實際上要滿足這一要求很困難。從國內水泵行業生產消防泵廠家提供的消防專用水泵性能曲線可以看到，零流量時壓力不超過系統設計工作壓力的140％基本上都可以滿足；但在流量為水泵額定流量的150％時，壓力則普遍達不到上述“不低于水泵額定壓力65％”的要求。由于恒壓切線消防泵流量～壓力(Q～P)特性曲線在大于水泵額定流量時，幾乎沒有平緩的下降段，曲線急速跌落，并在120％額定流量之前壓力降至幾乎接近于“零”，此時極有可能出現因電機過載燒壞或電氣控制線路保護停車現象。這一點，務必引起設計人員在選用恒壓切線消防泵時的高度重視。
     習慣上一般認為，由于自動噴水滅火系統的設計流量是按不利點處作用面積內噴頭同時噴水的總流量確定的，在其持續噴水時間(1h)內，不會出現噴淋泵超系統設計流量運行的情況。而現行《高層民用建筑設計防火規范》和《建筑設計防火規范》規定的室內消火栓給水系統的消防用水量是撲救高層民用建筑或高層工業建筑初中期火災的用水量，是保證建筑物消防安全所必要的低用水量。發生大火時，這樣的水量可能是不夠的。因此，室內消火栓給水系統在建筑物火災危險性大、可燃物多、火災蔓延速度快條件下，在撲救后期火災時，極有可能出現消火栓給水泵超設計消防用水量運行工況的現象。
     綜上所述，在新編國家標準圖集《消防專用水泵選用及安裝》(04S204)中，針對恒壓切線消防泵，我們特別強調指出：當消防給水系統有可能出現超設計消防用水量運行工況時，為滿足《技術措施》的這一要求，宜按水泵額定流量乘以67％折減系數選用，即按設計消防用水量的l50％來選用消防水泵，確保建筑物滅火全過程的用水需要，以避免大于水泵額定流量運行工況現象發生。
