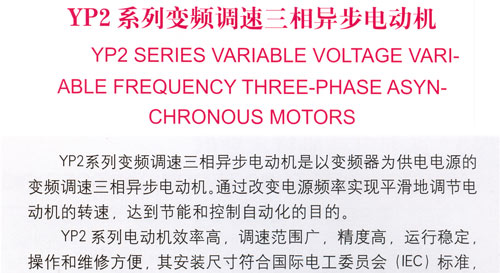

YP2系列變頻調速三相異步電動機

時間：2013-1-25 來源：揚子江泵業 瀏覽數：2450

型號	額定功率 (kW)	額定電流 (A)	額定輸出轉矩 (N·m)	額定轉速 (r／min)	堵轉轉矩額定轉矩	大轉矩額定轉矩	轉動慣量 (kg·m²)	重量
YP2-801-4	0.37	1.1	2.54	1390	1.25～2.O	2.3	O.0018	14
YP2-802-4	O.55	1.5	3.78	1390	1.25～2.O	2.3	O.0021	15
YP2-90S-4	0.75	1.9	5.1 2	1400	1.25～2.O	2.3	0.0021	18
YP2-90L-4	1.1	2.7	7.5	1400	1.25～2.O	2.3	O.0027	23
YP2-1OOL1-4	1.5	3.4	10	1430	1.25～2.O	2.3	O.0054	28
YP2-1OOL2-4	2.2	4.9	14.7	1430	1.25～2.O	2.3	O.0067	32
YP2-112M-4	3.0	6.6	19.9	1440	1.25～2.O	2.3	O.0095	35
YP2-132S-4	4	8.4	26.5	1440	1.25～2.O	2.3	O.0214	58
YP2-132M-4	5.5	11.2	36.5	1440	1.25～2.O	2.3	O.0296	71
YP2-160M1-4	7.5	15.2	49	1460	1.25～2.O	2.3	O.0747	109
YP2-160M2-4	11	22.3	72	1460	1.25～2.O	2.3	O.0747	109
YP2-160L-4	15	30.1	98	1460	1.25～2.O	2.3	O.0918	130
YP2-180M-4	18.5	36.5	120	1470	1.25～2.O	2.2	O.139	162
YP2-180L-4	22	43.2	143	1470	1.25～2.0	2.2	O.158	170
YP2-200L-4	30	57.6	195	1470	1.25～2.O	2.2	0.263	240
YP2-225S-4	37	69.9	239	1480	12.5～2.0	2.2	O.406	244
YP2-225M-4	45	84.7	290	1480	1.25～2.O	2.2	O.469	280
YP2-250M-4	55	103	355	1480	1.25～2.O	2.2	0.66	377
YP2-280S-4	75	140	484	1480	1.25～2.O	2.2	1.12	492
YP2-280M-4	90	167	581	1480	1.25～2.0	2.2	1.46	597
YP2-315S-4	110	201	705	1490	1.25～2.O	2.2	3.11	910
YP2-315M-4	132	240	846	1490	1.25～2.O	2.2	3.62	1010
YP2-315L1-4	160	287	1025	1490	1.25～2.O	2.2	4.13	1070
YP2-3]5L2-4	200	359	1282	1490	1.25～2.0	2.2	4.94	1110
YP2-355M-4	250	443	1604	1488	1.25～2.O	2.2	7.62	1950
YP2-355L-4	315	556	2020	1488	1.25～2.O	2.2	7.71	2598

型號	額定功率 (kW)	額定電流 (A)	額定輸出轉矩 (N·m)	額定轉速 (r／min)	堵轉轉矩額定轉矩	大轉矩額定轉矩	轉動慣量 (kg·m²)	重量 (kg)
YP2-90S-6	O.55	1.7	5.8	91O	1.25～1.8	2.2	O.0029	18
YP2-90L-6	0.75	2.2	7.9	91O	1.25～1.8	2.2	0.0035	20
YP2-1OOL-6	1.1	3.O	11.2	940	1.25～1.8	2.2	O.0069	27
YP2-112M-6	1.5	3.9	15.2	940	1.25～1.8	2.2	O.0138	37
YP2-132S-6	2.2	5.3	22	960	1.25～1.8	2.2	0.0286	53
YP2-132M1-6	3.0	7.0	30	960	1.25～1.8	2.2	0.0357	63
YP2-132M2-6	4.0	9.O	40	960	1.25～1.8	2.2	0.0449	74
YP2-160M1-6	5.5	12.4	54	970	1.25～1.8	2.2	O.0881	105
YP2-160M2-6	7.5	17	74	970	1.25～1.8	2.0	O.0881	1 05
YP2-160L-6	11	24.2	108	970	1.25～1.8	2.O	0.116	133
YP2-]80L-6	15	31.6	148	970	1.25～1.8	2.O	O.207	175
YP2-200L1-6	18.5	38.6	182	970	1.25～1.8	2.0	0.315	190
YP2-200L2-6	22	44.7	217	970	1.25～1.8	2.O	O.360	220
YP2-225M-6	30	59.3	292	980	1.25～1.8	2.O	O.547	252
YP2-250M-6	37	71	361	980	1.25～1.8	2.0	O.834	358
YP2-280S-6	45	86	438	980	1.25～1.8	2.O	1.39	466
YP2-280M-6	55	105	536	980	1.25～1.8	2.O	1.65	525
YP2-315S-6	75	141	723	990	1.25～1.8	2.O	4.11	900
YP2-315M-6	90	169	868	990	1.25～1.8	2.O	4.78	990
YP2-315L1-6	110	206	1061	990	1.25～1.8	2.0	5.45	1060
YP2-315L2-6	132	244	1273	990	1.25～1.8	2.O	6.12	1120
YP2-355S-6	160	292	1537	994	1.25～1.8	2.O	7.83	1596
YP2-355M-6	200	365	1922	994	1.25～1.8	2.0	7.9	1920
YP2-355L-6	250	455	2112	994	1.25～1.8	2.O	8.2	2765
YP2-132S-8	1.5	5.0	20	710	1.25～1.6	2.0	O.0314	53
YP2-132M-8	2.2	6.0	30	71O	1.25～1.6	2.0	O.0395	69
YP2-160M1-8	4.O	10.3	53	720	1.25～1.6	2.O	O.0753	104
YP2-160M2-8	5.5	1 3.6	73	720	1.25～1.6	2.0	0.0931	105
YP2-160L-8	7.5	1 7.8	99	720	1.25～1.6	2.O	O.126	131
YP2-180L-8	11	25.1	144	730	1.25～1.6	2.0	O.203	164
YP2-200L-8	15	34.1	196	730	1.25～1.6	2.O	0.339	220
YP2-225S-8	18.5	41.1	242	730	1.25～1.6	2.O	O.491	226
YP2-225M-8	22	47.4	284	740	1.25～1.6	2.O	O.547	252
YP2-250M-8	30	64	387	740	1.25～1.6	2.O	0.834	355
YP2-280S-8	37	78	477	740	1.25～1.6	2.O	1.39	450
YP2-280M-8	45	94	581	740	1.25～1.6	2.O	1.65	522
YP2-315S-8	55	111	71O	740	1.25～1.6	2.O	4.79	91O
YP2-315M-8	75	151	968	740	1.25～1.6	2.0	5.58	101O
YP2-315L1-8	90	178	1161	740	1.25～1.6	2.O	6.37	1070
YP2-315L2-8	11O	217	1419	740	1.25～1.6	2.O	7.23	1140
YP2-355S-8	132	261	1700	750	1.25～1.6	2.0	8.4	1589
YP2-355M-8	160	315	2051	750	1.25～1.6	2.O	8.6	1948
YP2-355L-8	200	388	2554	750	1.25～1.6	2.O	8.8	2460

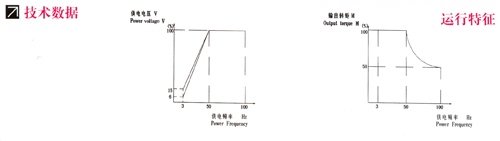

1、堵轉轉矩倍數為3Hz時值。
2、大轉矩倍數為50Hz時值。

機座號	極數	安裝尺寸(毫米)															外形尺寸(毫米)
機座號	極數	H	A	B	C	D	E	F	G	GD	K	M	N	D	S	T	AB	AC	AD	AA	BB	HA	HD	L
80	4、6、8	80	125	100	50	19	40	6	15.5	6	10	165	130	200	12	3.5	165	175	145	34	130	10	214	295
90S		90	140	100	56	24	50	8	20	7	10	165	130	200	12	3.5	180	195	155	36	140	12	250	315
90L		90	140	125	56	24	50	8	20	7	10	165	130	200	12	3.5	180	195	155	36	165	12	250	340
100L		100	160	140	63	28	60	8	24	7	12	215	180	250	15	4	205	215	180	40	180	140	270	385
112M		112	190	140	70	28	60	8	24	7	12	215	180	250	15	4	230	240	190	45	180	15	300	400
132S		132	216	14O	89	38	80	10	33	8	12	265	230	300	15	4	265	275	210	55	190	18	345	470
132M		132	216	178	89	38	80	10	33	8	12	265	230	300	15	4	265	275	210	55	230	18	345	510
160M1		160	254	210	108	42	110	12	37	8	15	300	250	350	19	5	320	320	255	65	260	20	420	615
160M2		160	254	210	108	42	110	12	37	8	15	300	250	350	19	5	320	320	255	65	260	20	420	643
160L		160	254	254	108	42	110	12	37	8	15	300	250	350	19	5	320	320	255	65	305	20	420	698
180M		180	279	241	121	48	110	14	42.5	9	15	300	250	350	19	5	355	360	280	70	315	22	455	757
180L		180	279	279	121	48	110	14	42.5	9	15	300	250	350	19	5	355	360	280	70	355	22	455	797
200L		200	318	305	133	55	110	16	49	10	19	350	300	400	19	5	395	400	305	70	375	25	505	845
225s		225	356	286	149	60	140	18	53	11	19	400	350	450	19	5	435	450	335	75	375	28	555	881
225M		225	356	311	149	60	140	18	53	11	19	400	350	450	19	5	435	450	335	75	400	28	555	906
250M		250	406	349	168	65	140	18	58	11	24	500	450	550	19	5	490	490	365	80	445	30	615	981
280S		280	457	368	190	75	140	20	67.5	12	24	500	450	550	19	5	550	550	400	85	490	35	680	1127
280M		280	457	419	190	75	140	20	67.5	12	24	500	450	550	19	5	550	550	400	85	540	35	680	1177
315S		315	508	406	216	80	170	22	71	14	28	600	550	660	24	6	630	620	525	120	570	45	845	1270
315M		315	508	457	216	80	170	22	71	14	28	600	550	660	24	6	630	620	525	120	680	45	845	1380
315L		315	508	508	216	80	170	22	71	14	28	600	550	660	24	6	630	620	525	120	680	45	845	1393
355M		355	610	560	254	95	170	25	86	14	28	650	680	800	24	6	730	700	655	116	760	52	1010	1582
355L		355	61O	630	254	95	170	25	86	14	28	650	680	800	24	6	730	700	655	116	760	52	1010	1582

注：1、圖為B35型圖樣，機座帶底腳，端蓋上有凸緣。H80-90無吊環。
　�。病3型電機機座帶底腳，端蓋上無凸緣，尺寸M、N、P、S、T。
　　3、B5型電機機座帶底腳，端蓋上無凸緣，尺寸A、B、C、AB、AA、BB、HA。
