ZXL直聯式自吸離心泵結構圖

時間：2013-5-10 來源：揚子江泵業 瀏覽數：986

ZXL直聯式自吸泵、CYZ-A直聯式自吸離心油泵–特點

1、結構緊湊。該兩系列泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30％。如采用工P54戶外電機則無需泵房，可置于戶外使用。

2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動，低嗓音、延長了軸承的使用壽命，改善了使用環境。

3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨損、無泄漏、使用壽命長。

4、采用先進水力模型、具有效率高、性能好等特點。

5、安裝使用維擴方便。吐出管路不需要裝止回閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。

6、結構獨特、自吸性能好，工作前只需保證泵體內儲有定量引液即可。

ZXL直聯式自吸泵、CYZ-A直聯式自吸離心油泵–用途

1、ZXL直聯式自吸泵適用于工業和城市給排水，環保、建筑、消防、化工，制藥、染料、印染、釀造、電力、電鍍、造紙、工礦沖洗，設備冷卻等。使用介質溫度不超過80℃，粘度≤100厘珀、含固量可達30％以下。

2、CYZ-A直聯式自吸離心油泵，廣泛適用于油庫、加油站、油輪、油船、碼頭、油車、機場、分別輸送汽油、煤油、柴油、航煤等。如改用耐腐蝕機械密封和不銹鋼材質還可以適用于化工、制藥、釀造、電鍍、印刷、造紙、電力礦山等，輸送介質溫度-20℃～80℃，粘度≤100厘珀，含固量可達30％以下。該系列泵特別適用于油輪或輸水船舶上，可兼作掃艙泵掃艙效果好。

ZXL直聯式自吸泵、CYZ-A直聯式自吸離心油泵–工作條件

1、周圍環境溫度≤40℃，海撥高度≤1000m，相對濕度≤95％，介質溫度≤80℃，特要求可達200℃。

2、自吸高度不能超過規定值5～6.5米，吸入管長度≤10米。

ZXL直聯式自吸泵、CYZ-A直聯式自吸離心油泵–結構工作原理

ZXL直聯式自吸泵與CYZ-A直聯式自吸離心油泵采用軸向回液的泵體結構。泵體由吸人室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸入室所存的液體及吸人管路中的空氣一起吸人，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸人管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，泵便投入正常作業。因?yàn)樵摫镁哂羞@種獨特的排氣能力，所以此兩種泵能輸送含有氣體的液體，無需安裝底閥。 CYZ-A直聯式自吸離心油泵使用在油輪上時具有良好的掃艙功能。

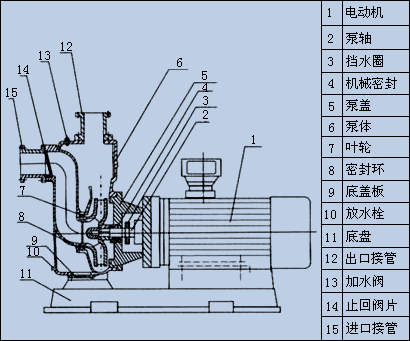

ZXL直聯式自吸泵、CYZ-A直聯式自吸離心油泵–結構說明

1	電動機：直接與水泵聯接傳送動力，采用名牌電機。CYZ-A泵采用名牌防爆電機。
2	泵軸：與電機同軸。為電機加長軸，確保了軸的同心，使泵運行平穩、無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
3	擋水圈：防止因密封漏水而使電機進水。
4	機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫、高壓機械密封，運行壽命長，不滲漏、對軸無磨損，不積水垢，保證工作環境的整潔。
5	泵蓋：連接泵體和電機。
6	泵體：壓出室和吸人室及氣液分離室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳便于安裝和運行穩固。
7	葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。
8	密封環：水泵葉輪與泵體接合處起密封作用。
9	底蓋板：當泵體內有沉垢淤積時，可打開底蓋板清除污垢。
10	放水栓：當泵長期不用時，可以打開放水栓放干儲液。
11	底盤：連接整泵便于安裝，也可安裝隔振器。
12	出口接管：連接出水管道
13	加水閥：當泵內腔儲液不足時可打開閥門加水。
14	止回閥片：當泵停止工作時可阻止管道里的水回流。
15	進口接管：連接進口管道。
