IHF氟塑料離心泵結構示意圖
時間：2013-6-3 來源：揚子江泵業 瀏覽數：1392

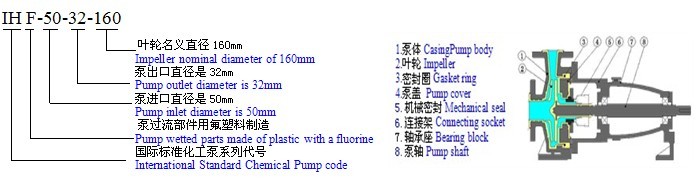

二、IHF氟塑料離心泵型號意義和結構示意圖

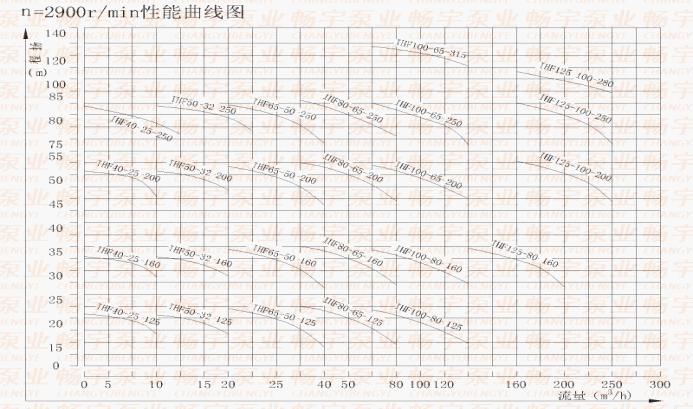

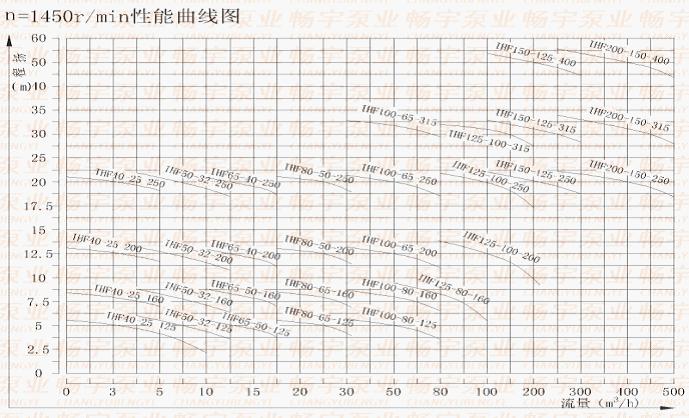

三、IHF氟塑料離心泵產品性能參數： 型號 轉速（Rev)=2900r/min 介質密度=1000kg/m3 轉速（Rev)=1450r/min 介質密度=1000kg/m3 流量 揚程 電機功率kw 汽蝕余量m 效率 整機 流量 揚程 電機功率kw 汽蝕余量 效 率 整機 IHF40-25-125 4 21 1.5 2.0 40 90 2 5.5 0.55 2.0 34 80 6.3 20 3.2 5 10 18 4 3 IHF40-25-160 4 33 2.2 2.0 33 100 2 9 0.55 2.0 27 80 6.3 32 3.2 8 10 28 4 6 IHF40-25-200 4 51 4 2.0 26 140 2 13 0.75 2.0 20 80 6.3 50 3.2 12.5 10 47 4 10 IHF40-25-250 4 81 7.5 2.0 25 195 2 20.5 1.5 2.0 19 80 6.3 80 3.2 20 10 78 4 19.5 IHF50-32-125 7 22 2.2 3.0 51 105 4 5.5 0.55 3.0 45 80 12.5 20 6.3 5 15 16 8 3.5 IHF50-32-160 7 33 4 3.0 46 120 4 9 0.55 3.0 40 80 12.5 32 6.3 8 15 30 8 6 IHF50-32-200 7 51 7.5 3.0 39 170 4 13 1.1 3.0 33 92 12.5 50 6.3 12.5 15 47 8 10 IHF50-32-250 7 82 11 5.0 35 225 3.5 21 1.5 5.0 30 102 12.5 80 6.3 20 15 78 7 18 IHF65-50-125 15 22 3 3.5 62 110 8 5.5 0.55 3.5 55 80 25 20 12.5 5 35 18 15 3 IHF65-50-160 15 33 5.5 3.5 57 135 8 9 1.1 3.5 51 92 25 32 12.5 8 35 28 15 6 IHF65-40-200 15 51 11 3.5 52 210 8 13 1.5 3.5 46 110 25 50 12.5 12.5 35 45 15 10 IHF65-40-250 15 82 18.5 3.5 50 360 8 21 3 3.5 43 140 25 80 12.5 20 35 72 15 18 IHF80-65-125 35 22 5.5 4.0 69 155 16 5.5 1.1 4.0 64 110 50 20 25 5 60 18 35 3 IHF80-65-160 35 33 11 4.0 67 160 16 9 1.5 4.0 62 110 50 32 25 8 60 27 35 6 IHF80-50-200 35 52 15 4.0 63 240 16 13 2.2 4.0 57 120 50 50 25 12.5 60 45 35 10 IHF80-50-250 35 82 30 4.0 56 250 16 21 5.5 4.0 51 140 50 80 25 20 60 75 35 18 IHF100-80-125 65 22 11 4.5 77 230 35 5.5 1.5 4.5 74 130 100 20 50 5 120 18 60 3 IHF100-80-160 65 35 15 4.5 73 280 35 8.5 2.2 4.5 69 140 100 32 50 8 120 26 60 6 IHF100-65-200 65 51 30 4.5 73 420 35 13 5.5 4.5 68 320 100 50 50 12.5 120 43 60 10 IHF100-65-250 65 82 45 4.5 71 560 32.5 20.5 11 4.5 66 350 100 80 50 20 120 65 60 16.3 IHF125-100-160 100 38 30 5.0 70 440 50 10 5.5 5.0 74 300 160 32 80 8 180 26 90 6 IHF125-100-200 120 55 55 5.0 65 660 65 13 11 5.0 71 600 200 50 100 12.5 220 45 120 10 IHF125-100-250 65 21 15 5.0 72 620 100 20 120 18 IHF125-100-315 65 36 18.5 3.0 60 620 100 32 120 30 IHF150-125-250 130 22 22 7.0 67 700 200 20 240 18 IHF150-125-315 120 36 45 5.0 73 780 200 32 240 30 IHF150-125-400 120 55 75 7.0 75 920 200 50 400 46 IHF200-150-250 240 22 55 6.0 83 760 400 20 480 17 IHF200-150-315 240 36 75 7.5 75 840 400 32 480 29 IHF200-150-400 240 55 110 7.5 63 960 400 50 480 46 五、IHF氟塑料離心泵性能曲線 IHF氟塑料離心泵泵進口口徑<150mm: 1）關閉電源、進出口閥門，松開底腳螺栓；拆開防護罩將電機和泵頭聯軸器分開。 2）松開支架與泵體的連接螺栓、懸支架螺栓。可將葉輪、泵蓋、支架、軸承箱、機械密封從泵體上一并拆開。 3）松開泵軸端的緊固螺母，用銅棒敲擊螺母和拉緊螺栓，使葉輪的尾錐與泵軸上的錐套分開，葉輪、泵蓋、機械密封、支架、軸承箱各自分離。 4）松開機械密封動環的兩只緊固螺釘，可以從葉輪上退下機械密封動環，在取下泵蓋，卸下泵蓋上的機械密壓蓋螺釘，可以從泵蓋上取下機械密封的靜環。 5）如需要更換泵體，則要拆下進出口管道的聯結螺栓和泵體的地腳螺栓 6）更換葉輪時，要卸下尾錐上的圓螺母。 IHF氟塑料離心泵進口口徑≥150mm: 1)關閉電源、進出口閥門，松開底腳螺栓；拆開防護罩將電機和泵頭聯軸器分開。 2)松開支架與泵體的連接螺栓、懸支架螺栓�？蓪⑷~輪、泵蓋、支架、軸承箱、機械密封從泵體上一并拆開。 3）直接取下裝有機械密封動環軸套，如有銹跡難卸，可利用軸上的反螺紋圓螺母旋下軸套。 4）松開機械密封壓蓋螺栓，可取下機械密封靜環：松開機械密封動環的兩只緊固螺釘，可以從軸套上退下機械密封動環。 5）更換泵體，則要拆下進出口管道的聯結螺栓和泵體的地腳螺栓。
m3/h
m
%
重量 kg
m3/h
m
m
%
重量 kg

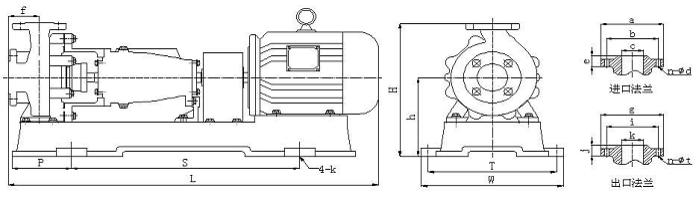

六、IHF氟塑料離心泵安裝尺寸
八、IHF氟塑料離心泵啟動、運行、維護及拆裝程序說明：
一、IHF氟塑料離心泵

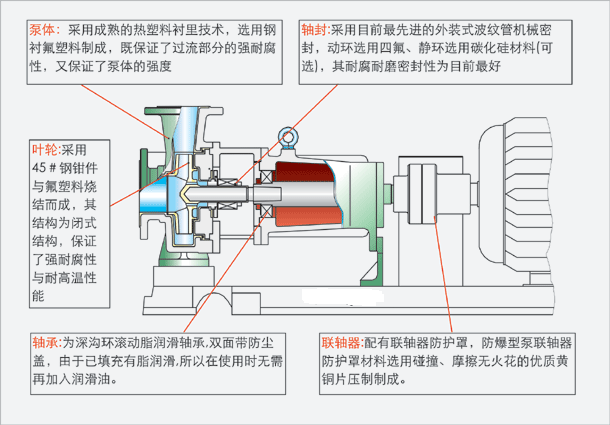

IHF氟塑料離心泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。
★IHF氟塑料離心泵目前已被廣泛應用于：化工生產中的腐蝕性介質輸送、離子膜燒堿項目中的氯水廢水處理和加酸工藝（目前國內大部分離子膜燒堿項目用泵均選用我公司產品）、有色金屬冶煉中的電解液輸送、汽車制造中的酸洗工藝，及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織等眾多行業，在-20℃～150℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質而毫不受損，是目前受使用單位歡迎的泵類設備之一。
