氣動隔膜泵的隔膜片是什么？如何選擇隔膜片

從事隔膜泵這個行業也很多年了，對隔膜泵的選型也了如指掌，所有出現的問題都已經見過，基本什么情況，根據經驗也可以判斷出來，下面是根據自己經驗總結出來的相關幾點，供大家參考。

一、首先我們來說下隔膜片（或稱隔膜、膜片）是什么東西？

隔膜泵內部重要的一個部件就是隔膜片。它直接接觸液體(或說輸送介質)，靠連接桿使隔膜片反復彎曲，以達到吸液、排液的作用。（點這里查看隔膜泵的工作原理）所以隔膜的耐彎曲性能，往往作為選擇較佳膜片的一個決定因素。廠商通過實驗可對隔膜的疲勞壽命過程進行模擬——新隔膜泵抽吸循環水連續的運轉，直至隔膜破裂，準確記錄破壞前的曲折次數，當然此過程可能會忽略了液體介質本身對隔膜磨損和磨蝕的影響。

二、幾種隔膜片的耐用程度試驗比較：

隔膜材質有如下幾種：氯丁橡膠，丁晴橡膠、氟橡膠、三元橡膠、聚氨酯、特氟龍、wil-flex(熱塑性橡膠)、saniflex（進口隔膜泵）、聚四氟乙烯、食品橡膠等。通過實驗得出以上幾種隔膜片耐曲折次數比如下：氯丁橡膠隔膜損壞前的實驗曲折次數為800萬次-2000萬次。熱塑性橡膠的抗疲勞壽命能力相當于或略高于氯丁橡膠膜。聚氨酯膜片的壽命與氯丁橡膠膜片差不多。NORDEL膜片的彎曲壽命大約是氯丁橡膠的二分之一，丁晴橡膠或氟橡膠膜片的彎曲壽命大約是氯丁橡膠的三分之一。特氟龍膜片的彎曲壽命大概是氯丁橡膠的四分之三，saniflex膜片具有與特氟龍膜片相同的壽命并且經過FDA 認可。

三、實驗數據結論：

1、一般情況下，應采用氯丁橡膠或wil-flex膜片，因?yàn)楸M管丁晴橡膠，三元橡膠，氟橡膠的膜片運用級為A,而氯丁橡膠或wil-flex不低于C級，但泵送每加侖液體的所需的費用而言，氯丁橡膠和WIL-FLEX膜片仍可能是經濟的隔膜。

2、當考慮使用氟化橡膠隔膜時，有一點必須說明，氟化橡膠隔膜片的替換費用可能超過氯丁橡膠隔膜費用的六倍之多，若氯丁橡膠、丁晴橡膠和三元橡膠均不運用。而氟化橡膠為A級，則在高溫下對腐蝕的液體，可以考慮采用氟化橡膠隔膜。

上述2點，可以作為選擇合適的隔膜片材質的基本要素，但是在選擇閥球材質的時候，應該注意隔膜片可以承受20%的膨脹，而閥球的微小膨脹都可能造成隔膜泵的不正常運動，因此，可能會有這種情況，氯丁橡膠隔膜片是佳選擇，但需要選擇是特氟龍，丁晴橡膠，三元橡膠或者聚氨酯。

下面是各膜片的耐溫情況，氯丁橡膠正常溫度是95⁰C，WIL-FLEX是110⁰C,聚氨酯是70⁰C ，丁晴橡膠是85⁰C，三元橡膠是140⁰C,氟化橡膠是180⁰C,Saniflex是110⁰C,特氟龍是115⁰C,對于耐腐蝕鎳基合金C，聚丙烯，聚偏二氟乙烯，應加以特殊考慮。

四、對以上幾種隔膜片做簡單補充概述：

提高隔膜片的壽命就意味著減少停機時間，降低維修費用并能獲得好的投資回報。通過技術裝備現代化，破壞性試驗和網絡分析，我們改進隔膜技術，進行重點技術的革新。

1、橡膠隔膜片：

橡膠隔膜以天然橡膠模壓而成，橡膠內加入人造添加劑以提高隔膜的抗化學性和（或）彎曲性能。在壓模橡膠隔膜時，橡膠內安置一種尼龍編織網以分散應力從而強化隔膜。橡膠隔分為以下幾種：

(1)氯丁橡膠：應用于無腐蝕液體的廉價普通隔膜。

(2)丁晴橡膠：石油/油基液體用廉價隔膜。

(3)三元橡膠：在極高溫條件下有好的彎曲壽命。

(4)氟化橡膠：在極高溫條件下有好的彎曲壽命，用以輸送芳香族或氯化烴及酸性液體。

2、熱塑性化合物隔膜片：

熱塑性化合物隔膜是通過人工復合物壓模制成網狀，具有固有的強度，無需織物加固。

(1)聚氨脂：廉價隔膜并且是一種極好的普通用途的隔膜。在具有磨損性液體輸送中顯示其良好的彎曲壽命。

(2)Wil-Flex™ (Santoprene®)：是聚四氟乙烯的廉價而優良的代替品。用于酸性和堿性液的輸送。此材料具有較長的彎曲壽命并能較好耐磨。

(3)Saniflex™ (Hytrel®)是FDA認可用于食品工業的材料，具有良好的耐磨性能。

(4)聚四氟乙烯（特氟龍）：特氟龍是一種被認為具有化學穩定性的人工合成材料。利用這種特氟龍隔膜的技術革新提高了費用效能，同時極大地?cái)U(kuò)展隔膜泵的應用范圍。特氟龍不是彈性物質，也沒有記性，因此有一個支撐隔膜來提供支撐和延長壽命。泵在安裝前應當核實隔膜和其它部件的抗化學性能和溫度極限。

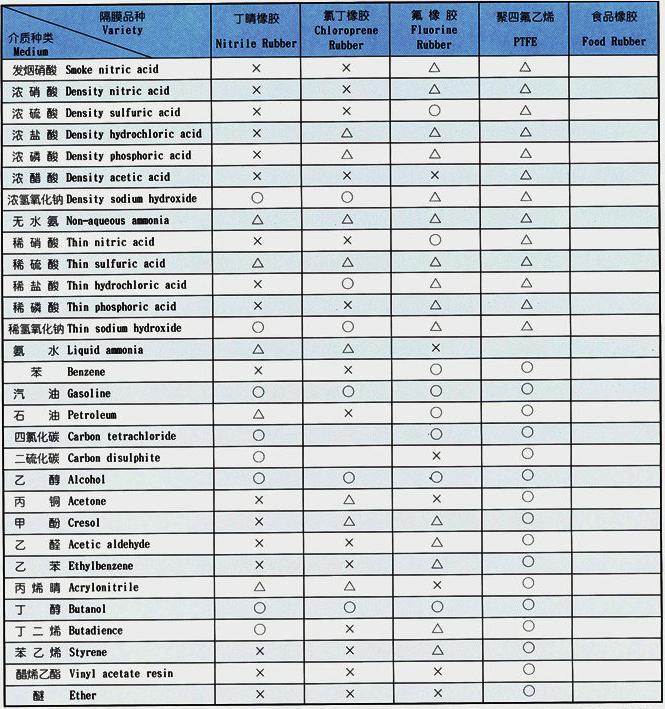

五、后再附上幾種隔膜材料的耐腐特性如下圖：（如果沒有找你要用的化學品，請聯系客服幫你解答。）

注：○——表示壽命較長；△——表示壽命一般；×——表示不可用。本表僅從耐腐性考慮，因聚四氟乙烯彈性比橡膠差，所以實際使用壽命因壓力，隔膜泵、行程、雜質等因素影響而異。食品橡膠專用于食品飲料行業。
